Ổ cắm LGA1700: Hỗ trợ bộ xử lý Intel® Core ™ i9 thế hệ thứ 12 / bộ xử lý Intel® Core ™ i7 / bộ xử lý Intel® Core ™ i5
Bộ nhớ đệm L3 thay đổi tùy theo CPU
Chipset
Intel® Z690 Express Chipset
Bộ nhớ
Hỗ trợ DDR4 5333 (OC) / DDR4 5133 (OC) / DDR4 5000 (OC) / 4933 (OC) / 4800 (OC) / 4700 (OC) / 4600 (OC) / 4500 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / Mô-đun bộ nhớ 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/3000/2933/2800/2666/2400/2133 MHz
4 x ổ cắm DDR DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (32 GB dung lượng DIMM đơn lẻ) kiến trúc bộ nhớ kênh
Hỗ trợ cho mô-đun bộ nhớ ECC DIMM 1Rx8 / 2Rx8 không đệm (hoạt động ở chế độ không ECC)
Hỗ trợ cho mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không đệm ECC
Hỗ trợ cho mô-đun bộ nhớ Extreme Memory Profile (XMP)
Đồ họa tích hợp
Bộ xử lý đồ họa tích hợp-Hỗ trợ đồ họa HD Intel®:
1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz
* Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3.
** Hỗ trợ các cổng tương thích HDMI 2.1 TMDS gốc.
1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096x2304 @ 60 Hz
* Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3(Graphics specifications may vary depending on CPU support.)
Audio
Realtek® ALC1220-VB CODEC
* Giắc cắm đầu ra của bảng điều khiển phía sau hỗ trợ âm thanh DSD.
Âm thanh độ nét cao
Đầu ra analog 2 kênh
Hỗ trợ S / PDIF Out
Tín hiệu kỹ thuật số 7.1 kênh
* Đầu ra thực tế của tín hiệu kỹ thuật số có thể khác nhau tùy thuộc vào nội dung phát lại và phần mềm được sử dụng, đồng thời cần có DAC bên ngoài.
LAN
Intel® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Khe mở rộng
1 x khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
* Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.
(Khe cắm PCIEX16 tuân theo tiêu chuẩn PCI Express 5.0.)
2 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4_1, PCIEX4_2)
(Các khe cắm PCIEX4 tuân theo tiêu chuẩn PCI Express 3.0.)
Công nghệ đa đồ họa
Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều
Giao diện lưu trữ
CPU: đầu nối 1 x M.2 (Socket 3, phím M, hỗ trợ SSD loại 2260/2280/22110 PCIe 4.0 x4 / x2) (M2A_CPU)
Chipset:
đầu nối 2 x M.2 (Socket 3, phím M, loại 2260 / Hỗ trợ SSD 2280/22110 PCIe 4.0 x4 / x2) (M2P_SB, M2Q_SB)
1 x đầu nối M.2 (Socket 3, phím M, loại 2260/2280/22110 SATA và hỗ trợ SSD PCIe 4.0 x4 / x2) (M2M_SB) 6 x Đầu nối SATA 6Gb / s
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 * Tham khảo phần "2-7 Đầu nối nội bộ" để biết thông báo cài đặt cho các đầu nối M.2 và SATA.
Tăng tốc với Bộ nhớ Intel® Optane ™ chỉ có thể được kích hoạt trên các đầu nối M.2 được hỗ trợ bởi Chipset.
USB
Bộ chip:
1 x cổng USB Type-C® ở mặt sau, với hỗ trợ USB 3.2 Gen 2x2
1 x cổng USB Type-C® với hỗ trợ USB 3.2 Thế hệ 2, khả dụng thông qua đầu cắm USB bên trong
2 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau
5 x cổng USB 3.2 Gen 1 (3 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)Chipset+2 USB 2.0 Hubs:
8 x cổng USB 2.0 / 1.1 (4 cổng ở mặt sau, 4 cổng có sẵn thông qua đầu cắm USB bên trong)
Đầu nối I / O nội bộ
1 x đầu nối nguồn chính ATX 24 chân
1 x đầu nối nguồn ATX 12V 8 chân 1 x đầu nối nguồn ATX 12V 4 chân
1 x đầu cắm quạt CPU
1 x đầu cắm quạt tản nhiệt nước
3 x đầu cắm quạt hệ thống
1 x đầu cắm quạt hệ thống / bơm nước làm mát
2 x đèn LED định địa chỉ tiêu đề dải
2 x đầu cắm dải LED RGB
4 x đầu nối M.2 Socket 3 6 x đầu nối SATA 6Gb / s
1 x tiêu đề bảng điều khiển phía trước
1 x tiêu đề âm thanh bảng điều khiển phía trước
1 x đầu cắm USB Type-C®, với hỗ trợ USB 3.2 Thế hệ 2
1 x đầu cắm USB 3.2 Thế hệ 12 x Tiêu đề USB 2.0 / 1.1 2 x đầu nối thẻ bổ trợ Thunderbolt ™
1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
1 x nút đặt lại 1 x cầu nối đặt lại
1 x Q-Flash Plus button1 x Clear CMOS jumper ＊ Tất cả các đầu cắm quạt đều phải hỗ trợ AIO_Pump, Pump và quạt hiệu suất cao với khả năng cung cấp lên đến 2A / 12V @ 24W.

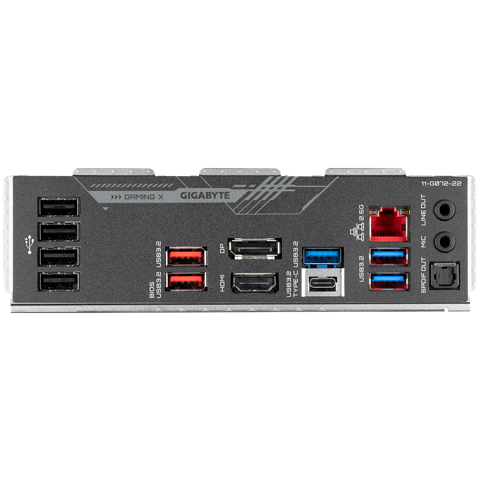

Kết nối mặt sau
1 x cổng USB Type-C®, với hỗ trợ USB 3.2 Gen 2x2
2 x cổng USB 3.2 Gen 2 Type-A (màu đỏ)
3 x cổng USB 3.2 Gen 1
4 x cổng USB 2.0 / 1.1
1 x cổng HDMI
1 x DisplayPort
1 x cổng RJ-45
1 x đầu nối quang S / PDIF Out
2 x giắc cắm âm thanh
Bộ điều khiển I / O
Chip điều khiển iTE® I / O
Giám sát H / W
Phát hiện điện áp
Phát hiện nhiệt độ
Phát hiện tốc độ quạt
Phát hiện tốc độ dòng chảy làm mát nước
Cảnh báo lỗi quạt
Kiểm soát tốc độ quạt
* Chức năng điều khiển tốc độ quạt (máy bơm) có được hỗ trợ hay không sẽ phụ thuộc vào quạt (máy bơm) bạn lắp đặt.
BIOS
1 x 256 Mbit flash
Sử dụng AMI UEFI BIOS được cấp phép
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Các tính năng độc đáo
Hỗ trợ cho Trung tâm APP
* Các ứng dụng có sẵn trong Trung tâm APP có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.
@BIOS
EasyTune
Khởi động nhanh
Game Boost
BẬT / TẮT phí
RGB Fusion
Sao lưu thông minh
Trình xem thông tin hệ thống
Hỗ trợ cho Q-Flash Plus
Hỗ trợ Q-Flash
Hỗ trợ cài đặt Xpress
Phần mềm đóng gói
Norton® Internet Security (phiên bản OEM)
cFosSpeed
