* Hỗ trợ tần số bộ nhớ thực tế tùy thuộc vào loại CPU và mô-đun DRAM, để biết thêm thông tin, hãy tham khảo www.asus.com để biết QVL bộ nhớ (Danh sách nhà cung cấp đủ điều kiện).
Cổng xuất hình:
1 x DisplayPort **
1 x cổng HDMI ® ***
* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào.
** Hỗ trợ 8K @ 60Hz như được chỉ định trong DisplayPort 1.4.
*** Hỗ trợ 4K @ 60Hz như được chỉ định trong HDMI ® 2.1.
**** Hỗ trợ độ phân giải VGA phụ thuộc vào độ phân giải của bộ vi xử lý hoặc card đồ họa.
Khe PCI:
Bộ xử lý thế hệ thứ 12 của Intel ®
1 x khe cắm PCIe 5.0 / 4.0 / 3.0 x16 *
Bộ chip Intel ® Z690 **
1 x khe cắm PCIe 3.0 x16 (hỗ trợ chế độ x4) *
1 x khe cắm PCIe 3.0 x1
* Vui lòng kiểm tra bảng phân chia PCIe trong Hướng dẫn sử dụng Chương 1 // trang web hỗ trợ.
** Hỗ trợ Bộ nhớ Intel ® Optane Dòng H trên khe cắm PCIe gắn PCH
Lưu trữ:
Bộ xử lý thế hệ thứ 12 của Intel ®
Khe cắm M.2_1 (Phím M), loại 2242/2260/2280/22110
Bộ xử lý Intel ® thế hệ thứ 12 hỗ trợ chế độ PCIe 4.0 x4.
Bộ chip Intel ® Z690
Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)
Khe cắm M.2_3 (Phím M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)
Khe cắm M.2_4 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA) **
6 x cổng SATA 6Gb / s ***
* Công nghệ lưu trữ nhanh Intel ® hỗ trợ NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
** Khi M.2_4 đang hoạt động ở chế độ SATA, SATA6G_2 sẽ bị tắt.
*** Cấu hình RAID và ổ đĩa quang không được hỗ trợ trên cổng SATA6G_E1-2.
Ethernet:
1 x Intel® 2.5Gb Ethernet
ASUS LANGuard
Wireless & Bluetooth:
2x2 Wi-Fi 6 (802.11 a / b / g / n / ac / ax)
Hỗ trợ dải tần 2,4 / 5GHz
Bluetooth v5.2
USB:
USB phía sau: Tổng 10 cổng
1 x Cổng USB 3.2 Gen 2x2 (1 x USB Type-C ® )
3 x cổng USB 3.2 Gen 2 (2 x Type-A + 1 x USB Type-C ® )
4 x cổng USB 3.2 Gen 1 (4 x Type-A)
2 x cổng USB 2.0 (2 x Type-A)
USB phía trước: Tổng số 7 cổng
1 x đầu nối USB 3.2 Gen 2x2 (hỗ trợ USB Type-C ® )
1 x hỗ trợ đầu cắm USB 3.2 Thế hệ 1 bổ sung 2 cổng USB 3.2 Thế hệ 1
2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0
Drive âm thanh:
ROG SupremeFX 7.1 Âm thanh vòm Âm thanh độ nét cao CODEC ALC4080
Cảm giác trở kháng cho đầu ra tai nghe phía trước và phía sau
Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở bảng điều khiển phía trước
Đầu ra phát lại âm thanh nổi SNR 120 dB chất lượng cao và đầu vào ghi âm 113 dB SNR
Hỗ trợ phát lại lên đến 32-Bit / 384 kHz
Tính năng âm thanh
Công nghệ che chắn SupremeFX
Savitech SV3H712 AMP
Tụ âm thanh cao cấp
Bìa âm thanh
* Do hạn chế về băng thông HDA, 32-Bit / 192 kHz không được hỗ trợ cho âm thanh Âm thanh vòm 7.1.
** Cần có khung với mô-đun âm thanh HD ở bảng điều khiển phía trước để hỗ trợ đầu ra âm thanh Âm thanh vòm 7.1.

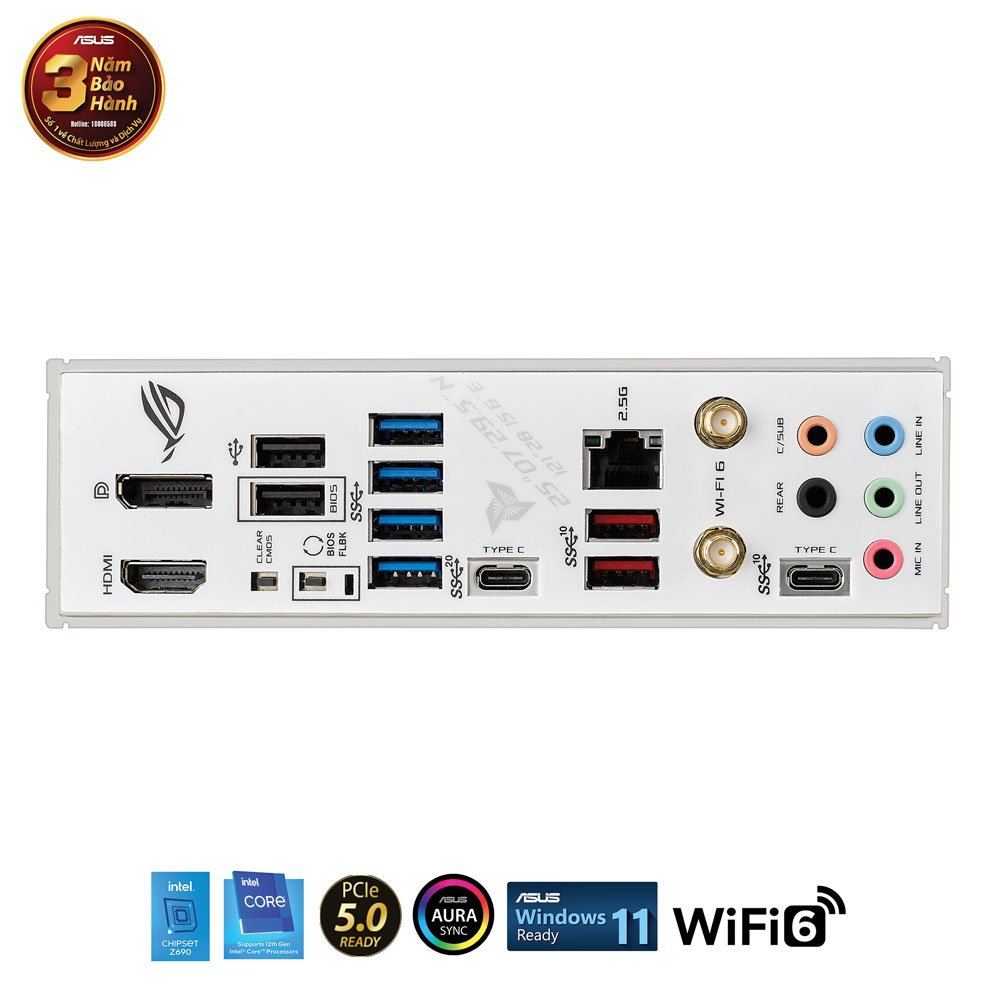

Cổng I/O mặt sau:
1 x Cổng USB 3.2 Gen 2x2 (1 x USB Type-C ® )
3 x cổng USB 3.2 Gen 2 (2 x Type-A, 1 x USB Type-C ® )
4 x cổng USB 3.2 Gen 1 (4 x Type-A)
2 x cổng USB 2.0 (2 x Type-A)
1 x DisplayPort
1 x HDMI ® cảng
1 x Mô-đun Wi-Fi
1 x cổng Ethernet Intel ® 2.5Gb
5 x giắc cắm âm thanh
1 x nút BIOS FlashBack ™
1 x nút Xóa CMOS
Cổng I/O nội bộ:
Liên quan đến quạt và làm mát:
Đầu cắm quạt CPU 1 x 4 chân
1 x đầu cắm Quạt OPT CPU 4 chân
Đầu cắm bơm AIO 1 x 4 chân
Đầu cắm Quạt khung gầm 5 x 4 chân
Liên quan đến nguồn điện:
1 x đầu nối Nguồn chính 24 chân
2 x đầu nối nguồn 8 chân + 12V
Liên quan đến lưu trữ:
4 x khe cắm M.2 (Phím M)
6 x cổng SATA 6Gb / s
USB:
1 x đầu nối USB 3.2 Gen 2x2 (hỗ trợ USB Type-C ® )
1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1
2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0
Khác:
3 x tiêu đề Gen 2 có thể định địa chỉ
1 x đầu cắm AURA RGB
1 x Xóa tiêu đề CMOS
1 x dây nhảy quá áp CPU
1 x 12-1 pin Đầu cắm âm thanh mặt trước (AAFP)
1 x đầu ra S / PDIF
1 x tiêu đề SPI TPM (14-1pin)
1 x 20-3 pin Tiêu đề bảng điều khiển hệ thống với chức năng xâm nhập khung
1 x đầu cắm Cảm biến nhiệt
1 x Thunderbolt ™ tiêu đề
Tính năng đặc biệt:
Extreme Engine Digi +
5K Tụ kim loại đen
ASUS Q-Design
M.2 Q-Latch
Khe cắm PCIe Q-Release
Q-DIMM
Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])
Q-Slot
Giải pháp tản nhiệt của ASUS
Tấm nền tản nhiệt M.2
Tản nhiệt M.2
Thiết kế tản nhiệt VRM
ASUS EZ DIY
Nút BIOS FlashBack ™
Đèn LED BIOS FlashBack ™
Nút xóa CMOS
Bộ bảo vệ đòn bẩy ổ cắm CPU
ProCool II
Tấm chắn I / O gắn sẵn
SafeSlot
SafeDIMM
Đồng bộ hóa AURA
Đầu cắm AURA RGB
Tiêu đề Gen 2 có thể định địa chỉ
ASUS HYDRANODE
1 x 12-1 pin Đầu cắm âm thanh mặt trước (AAFP)
1 x hỗ trợ quạt khung gầm * (CHA_FAN1P)
* Truy cập Trang web của ASUS để biết danh sách khả năng tương thích mới nhất.
Phần mềm đi kèm:
Phần mềm độc quyền của ROG
GameFirst VI
ROG CPU-Z
Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion
Sonic Radar III
Âm thanh DTS® không bị ràng buộc
Phần mềm diệt vi rút
Phần mềm độc quyền của ASUS Armoury Crate
AIDA64 Extreme (60 ngày dùng thử miễn phí)
AURA Creator
Đồng bộ hóa AURA
Quạt Xpert 4
Chống ồn AI hai chiều
AI Suite 3
Tối ưu hóa dễ dàng với ép xung AI
TPU
EPU
DIGI + VRM
Ứng dụng Turbo
MyAsus
WinRAR UEFI BIOS
Hướng dẫn ép xung AI
ASUS EZ DIY
